ZCRD 四刀座/双横梁旗舰数字切割机
印刷包装/模切/实训振动刀切割机 · 0-150mm柔性材料 · 双横梁产能4倍 · 重复定位±0.1mm
一句话选型
ZCRD 四刀座分三种：单横梁四刀座是单横梁四刀互移量产旗舰，一次文件切压 V 槽半穿画线全做完，1625 幅面省地，适合中小型包装厂；双横梁四刀座是旗舰量产机，双横梁分布式架构，四刀完全不打架，可双工位异步，汽车内饰/蜂窝纸板/珍珠棉大批量选它；双横梁组合双刀座是双横梁产能 × 组合双刀座打样精度的折中旗舰，保留切压 V 槽零错位精度，又吃双横梁异步量产红利，电商包装日产万箱级选它。
三种刀座架构，按需选择
单横梁省地、双横梁高效、组合双刀座精度与产能兼得

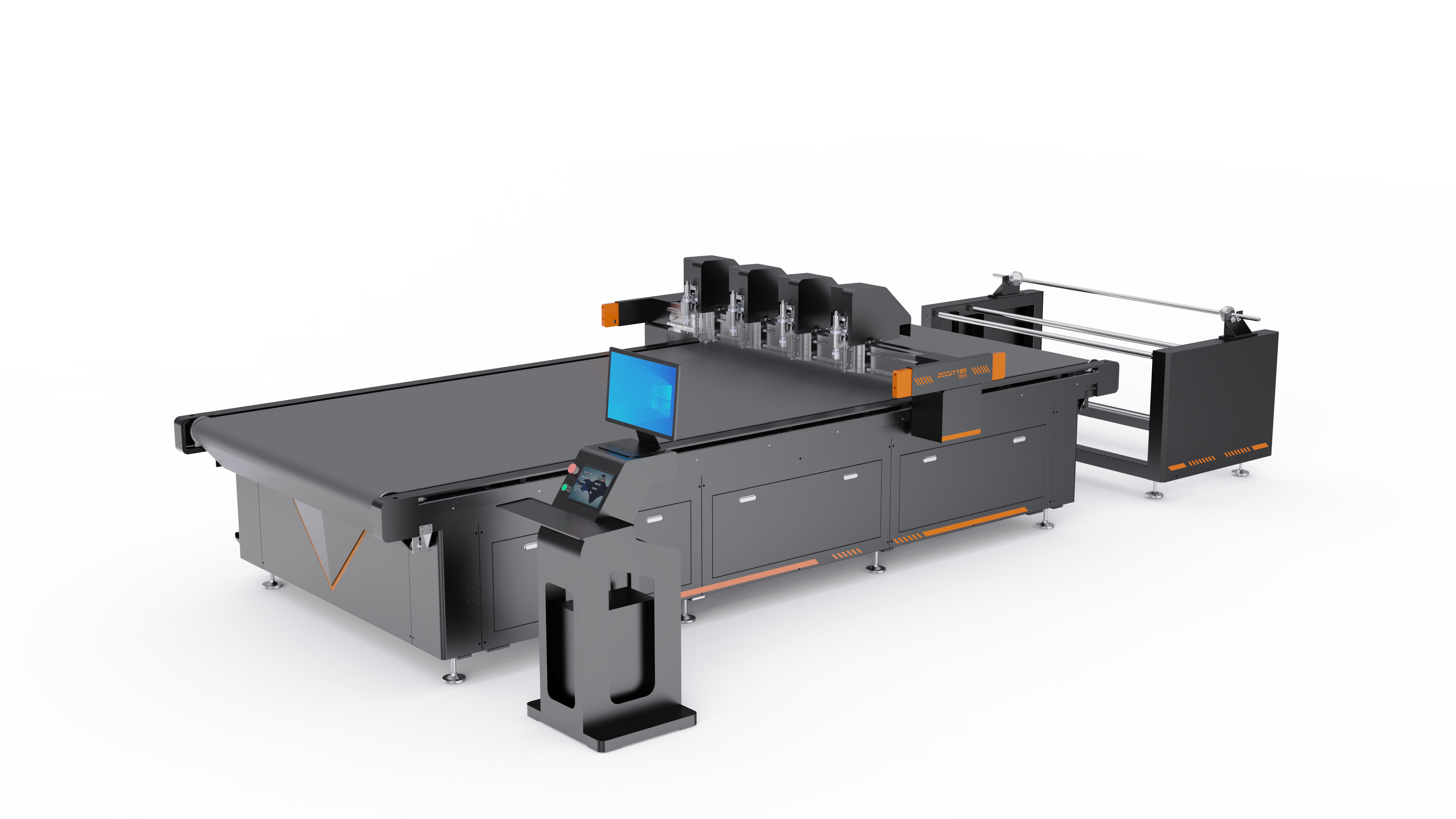

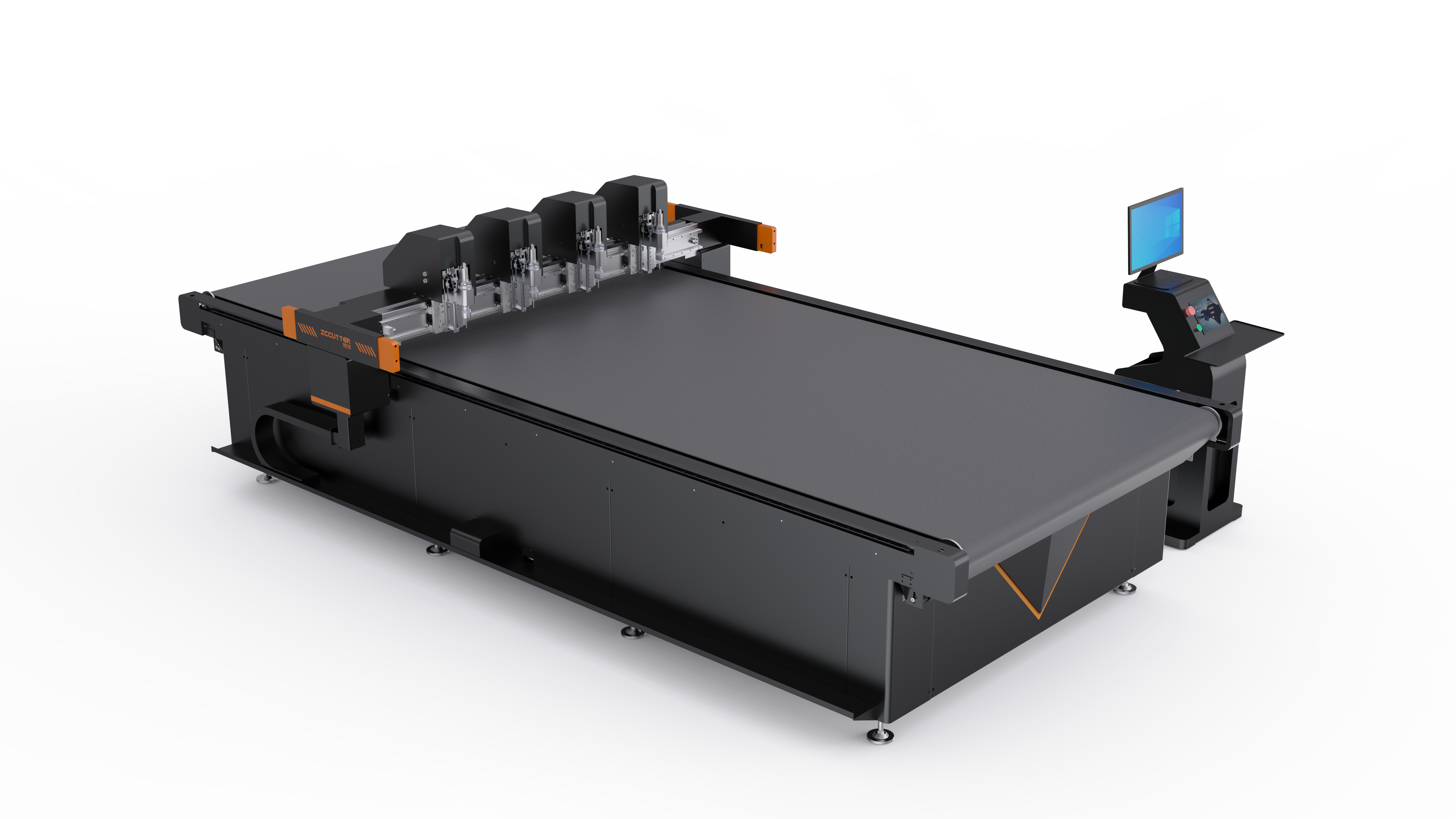

单横梁四刀座
单横梁四刀互移 · 量产旗舰单根龙门横梁上集成四组独立刀座（背靠板互移），同享一条 X 导轨行程，由 ZCCUTTER 运动控制系统做智能刀座调度，一次装夹自动轮换——振动刀/压轮/V 槽/半穿刀/笔五类基础工具按颜色指令分时作业，刀座切换响应 ≤0.5s，无人工换刀、无二次定位。
- 一次文件切 + 压 + V 槽 + 半穿 + 画线全做完
- 刀座切换响应 ≤0.5s，无人工换刀
- 1625 幅面省地，适合 80% 包装打样室
- 成本低于双横梁，价格带适中

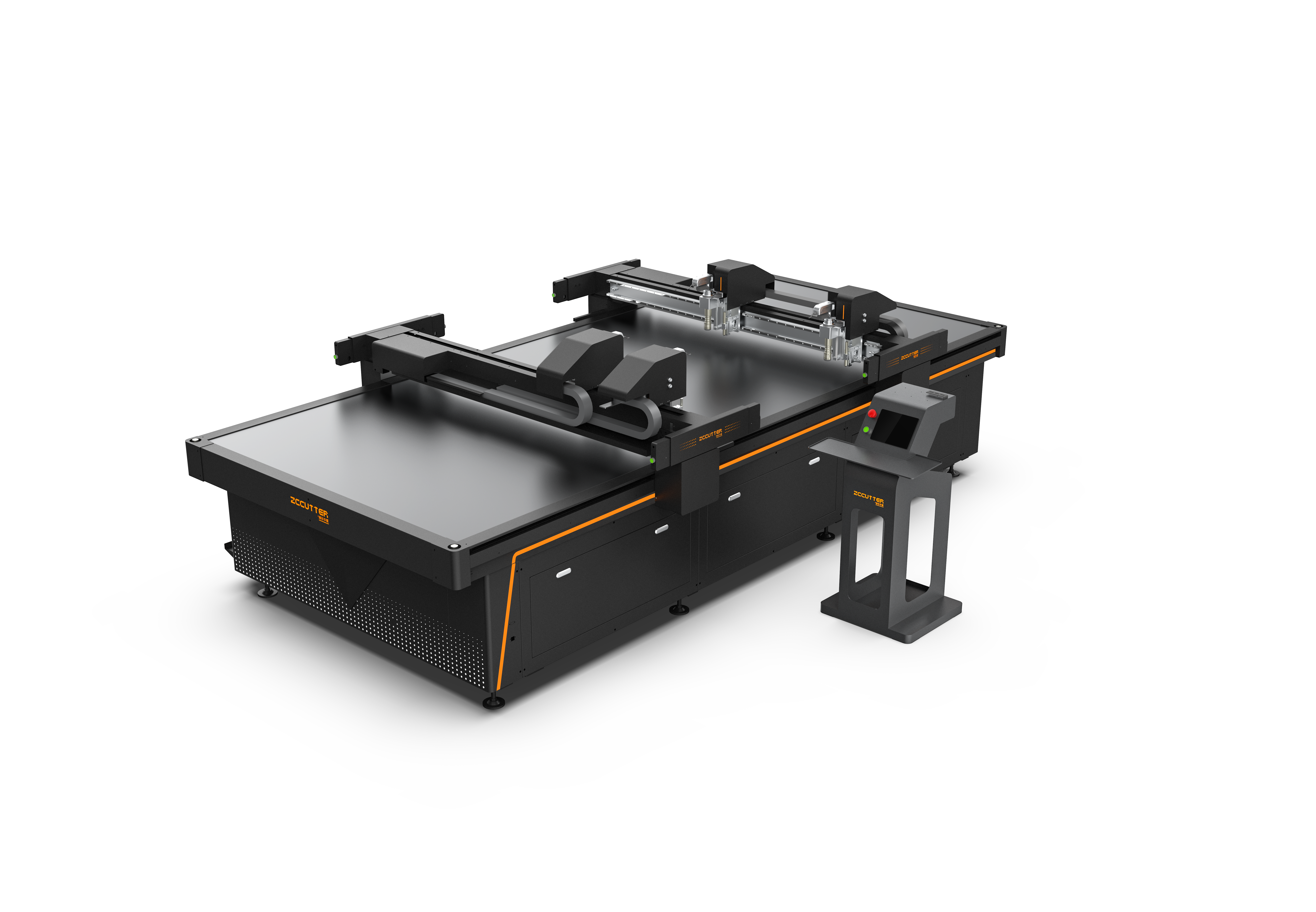

双横梁四刀座
双横梁分布式架构 · 旗舰量产前后两根完全独立的龙门横梁，每梁载 2 独立刀座，共四刀座分布式架构；双横梁由 ZCCUTTER 运动控制系统做动态路径避让，可划分台面作业区（上区/下区）异步跑不同文件，也可同文件四刀齐切。
- 四刀完全不打架，双横梁动态避让零撞刀
- 可双工位异步（左梁切皮革、右梁切板材）
- 可定制 0-60mm 标准 / 0-100/150mm 厚料版
- 同版切割较单刀座提升 4 倍

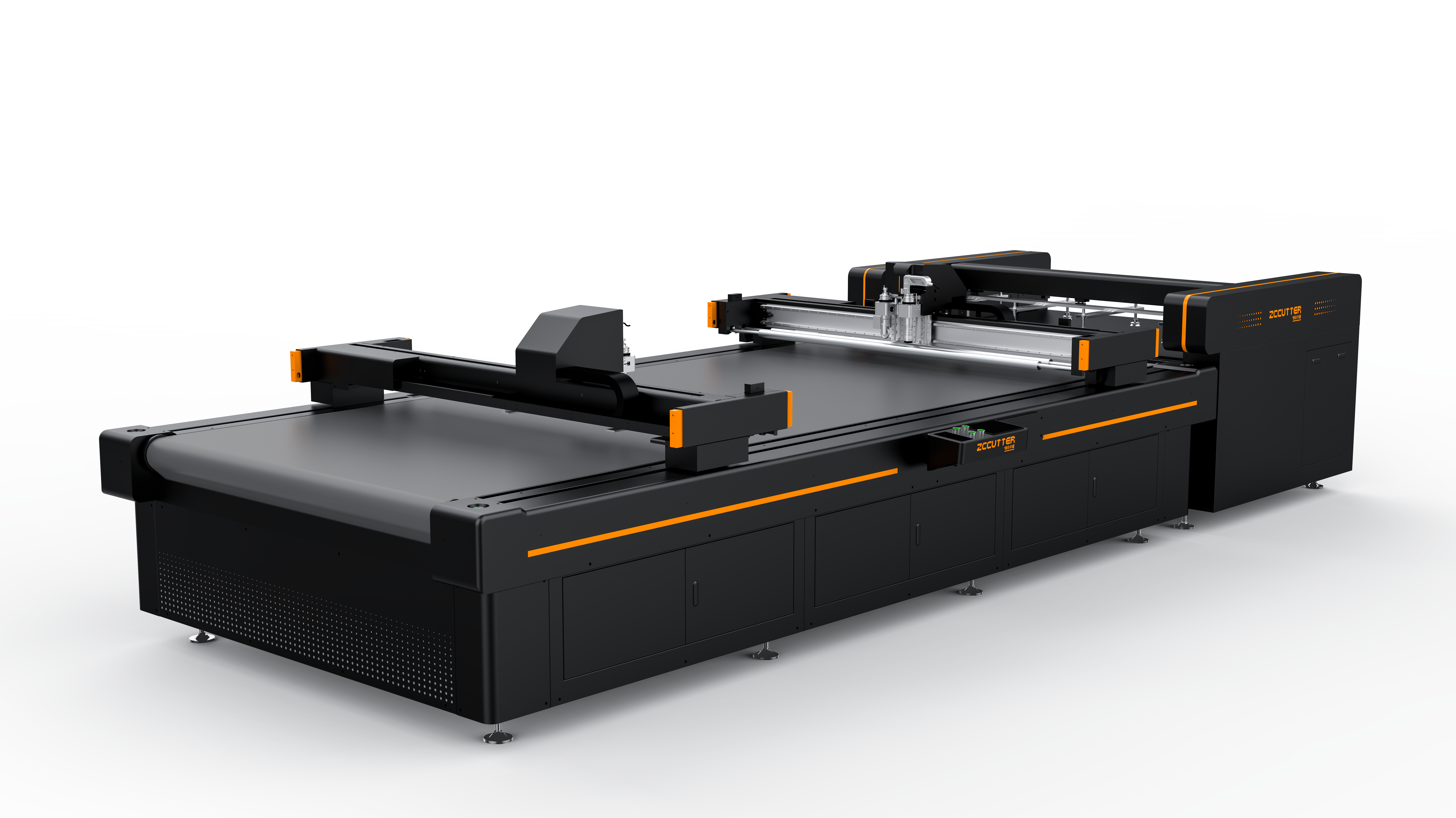

双横梁组合双刀座
双横梁产能 × 组合双刀精度双横梁架构但每根横梁只载组合双刀座（振动刀 + 压轮+V 槽 + 直刀 + 笔 + 刻字刀共板即插即换），两根横梁合计 4 个组合刀位，保留组合双刀座切压 V 槽零错位的打样级精度，又吃双横梁异步量产红利。
- 保留打样级精度，又吃双横梁异步量产红利
- 比双横梁四独立刀座便宜
- 联线数码印刷时，双横梁分配图形 50%+50%
- 一台顶两台 ZCRB1410 打样机
静台 / 滚台 双配置
根据材料形态选择最合适的台面配置
静台（固定台面）
适用于板材类材料切割，如卡纸、灰板纸、瓦楞纸板、蜂窝纸板、皮革、海绵等。材料平铺固定于台面，适合单张或小批量精密加工。
- 板材定位精准
- 适合单张作业
- 维护简单
滚台（自动送料）
适用于卷材类材料切割，如皮革卷、海绵卷、不干胶、PET 离型膜等。自动送料连续生产，高效省人工。
- 卷材连续生产
- 自动送料省人工
- 适合大批量作业
标准规格不满足需求？
我们接受幅面、刀座、功能的全面定制
接受定制
可根据您的材料特性、产能需求、场地限制，定制切割幅面、刀座数量、自动化配置等。欢迎联系技术顾问沟通定制方案。
ZCRD1625 单横梁四刀座 · 全维度参数
单横梁四刀互移量产旗舰，四刀同驱，同版型阵列一次走完
| 参数项 | 规格 |
|---|---|
| 型号 | ZCRD1625 |
| 有效切割面积 | 1600 × 2500 mm |
| 整机尺寸 | 约 3300 × 3300 × 1100 mm（静台配置，含工作台） |
| 整机重量 | 约 1150 kg |
| 切割厚度 | 0–60 mm（可定制 0–100 mm） |
| 空载速度 | 1800 mm/s |
| 重复定位精度 | ≤ ±0.05 mm |
| 综合切割精度 | ≤ 0.1 mm（视材料与图形复杂度） |
| 最小稳定孔径 | ≤ 3 mm（硬质卡纸）；≤ 5 mm（瓦楞/EPE） |
| 刀座系统 | 单横梁四刀座（背靠板布局），兼容 3 种刀具：电动振刀 / 气动振刀 / 压轮；可扩展 V 槽刀、半穿刀、画笔 |
| 驱动 / 传动 | 伺服电机 + 精密齿轮齿条；X/Y 轴直线导轨 |
| 控制系统 | ZCCUTTER 运动控制系统，智能刀座调度，刀座切换响应 ≤ 0.5 s |
| 定位系统 | 红外对位 + 视觉 MARK 点定位（选配） |
| 真空吸附 | 9 kW 风机，4 区独立控制 |
| 台面结构 | 铝合金蜂窝台面 / 防腐 MDF 台面（可选） |
| 电源 | AC 380V / 50Hz（三相） |
| 满载功率 | 约 12.5 kW |
| 进线规格 | ≥ 4 mm² 铜芯线，配 32 A 空开 |
| 特色能力 | 四刀同驱，同版型阵列一次走完；EPE 内衬单件从 45 s 降至 12 s；无人工换刀、无二次定位 |
ZCRD3016 双横梁四刀座 · 全维度参数
双横梁分布式架构，四刀完全不打架，一机抵两机
| 参数项 | 规格 |
|---|---|
| 型号 | ZCRD3016-DB |
| 有效切割面积 | 3000 × 1600 mm（单滑台有效幅面） |
| 整机尺寸 | 约 5200 × 2700 × 1700 mm（含双滑台） |
| 整机重量 | 约 2600 kg |
| 横梁结构 | 双横梁（前后独立龙门），航空铝型材 |
| 切割厚度 | 0.1–60 mm |
| 空载速度 | 1800 mm/s |
| 重复定位精度 | ≤ ±0.05 mm |
| 综合切割精度 | ≤ 0.1 mm |
| 刀座系统 | 双横梁各 2 刀座 = 共 4 刀座，兼容多种刀具：电动振刀 / 气动振刀 / 压轮 / V 槽刀 / 半穿刀 / 画笔 |
| 驱动 / 传动 | 伺服电机 + 精密齿轮齿条；X/Y 轴直线导轨 |
| 控制系统 | ZCCUTTER 运动控制系统，双横梁动态路径避让，智能刀座调度 |
| 定位系统 | 红外对位 + 视觉 MARK 点定位（选配） |
| 真空吸附 | 9KW涡轮泵/8分区 |
| 台面结构 | 铝合金蜂窝台面 / 防腐 MDF 台面（可选） |
| 电源 | AC 380 V / 50 Hz（三相） |
| 满载功率 | 约 21 kW |
| 运行模式 | 模式 1：四刀同切同版型阵列（四倍产能）；模式 2：前后横梁独立生产不同产品（一机抵两机）；模式 3：刀具即插即换复合工艺 |
| 适用行业 | 汽车内饰、航空航天复合材料、蜂窝纸板、EPE / XPE / IXPE 珍珠棉内衬大批量量产 |
跨系列通用底座
ZCRA / ZCRB / ZCRC / ZCRD 全系列共享同一技术底座
| 通用能力 | 说明 |
|---|---|
| 操作系统 | ZCCUTTER 自研运动控制系统，嵌入式 Linux 实时内核 |
| 软件生态 | ZCCUTTER Nesting 智能排版软件，支持 DXF / AI / CDR / PLT / PDF 五种格式 |
| 刀具接口 | 统一即插即换刀座接口，振动刀 / 压轮 / V 槽刀 / 半穿刀 / 画笔 / 刻字刀全兼容 |
| 安全认证 | CE 认证，全机防护罩 + 急停按钮 + 光栅防护（选配） |
| 远程运维 | 4G / Wi-Fi 远程诊断与固件 OTA 升级 |
| 台面吸附 | 多区独立变频真空吸附，按需开启，节能降噪 |
| 智能对位 | 红外对位 + 视觉 MARK 点定位，印刷品精准套切 |
| 降噪设计 | 整机运行噪音 ≤ 72 dB(A) |
