纸箱纸盒打样机压线总爆坑？读懂压轮原理与优化方案，臻彩科技让你告别压痕开裂难题

做纸箱、彩盒打样的同行，想必都遇到过这样的困扰：调试了多款压轮，反复调整压力参数，结果依旧是轻压无痕迹、重压就爆坑。尤其是 B9 低端卡纸、普通瓦楞纸，压线位置纤维断裂、表层起皮、折盒开裂，不仅拉低打样良品率，还耽误订单交付。

压轮作为纸盒打样机压线工艺的核心部件，它的选型、设计与搭配工艺，直接决定压痕品质。今天结合实战经验与技术解析，带大家彻底搞懂压轮工作原理、爆坑根源，以及行业成熟的解决方案。

一、纸箱纸盒打样机压轮，到底是如何工作的？

压轮的核心作用，是在纸盒折边位置打造一条标准应力折痕，让纸张沿轨迹顺畅弯折，这也是纸盒成型的关键。

设备运行时，不同规格的压轮沿着预设轨迹匀速滚动，对纸张施加均匀压力，使材料产生弹性 + 塑性双重形变：纸张上表面受压形成凹槽，下表面受拉力延展，最终形成稳定的折痕结构。折盒时，材料会沿着这条弱化区域自然弯折，避免无规则撕裂。

行业内常规标配三款专用压轮，各司其职，适配主流包装材料：

简单来说：不同材料，必须匹配对应轮廓的压轮，选错轮型，从根源上就会出现压痕缺陷。

二、压线频繁爆坑、开裂？四大核心原因深度拆解

明明选对了压轮，参数也反复调试，压线还是爆坑？问题主要集中在材料、压轮、工艺、设备四大维度。

1. 原材料本身韧性不足（最常见诱因）

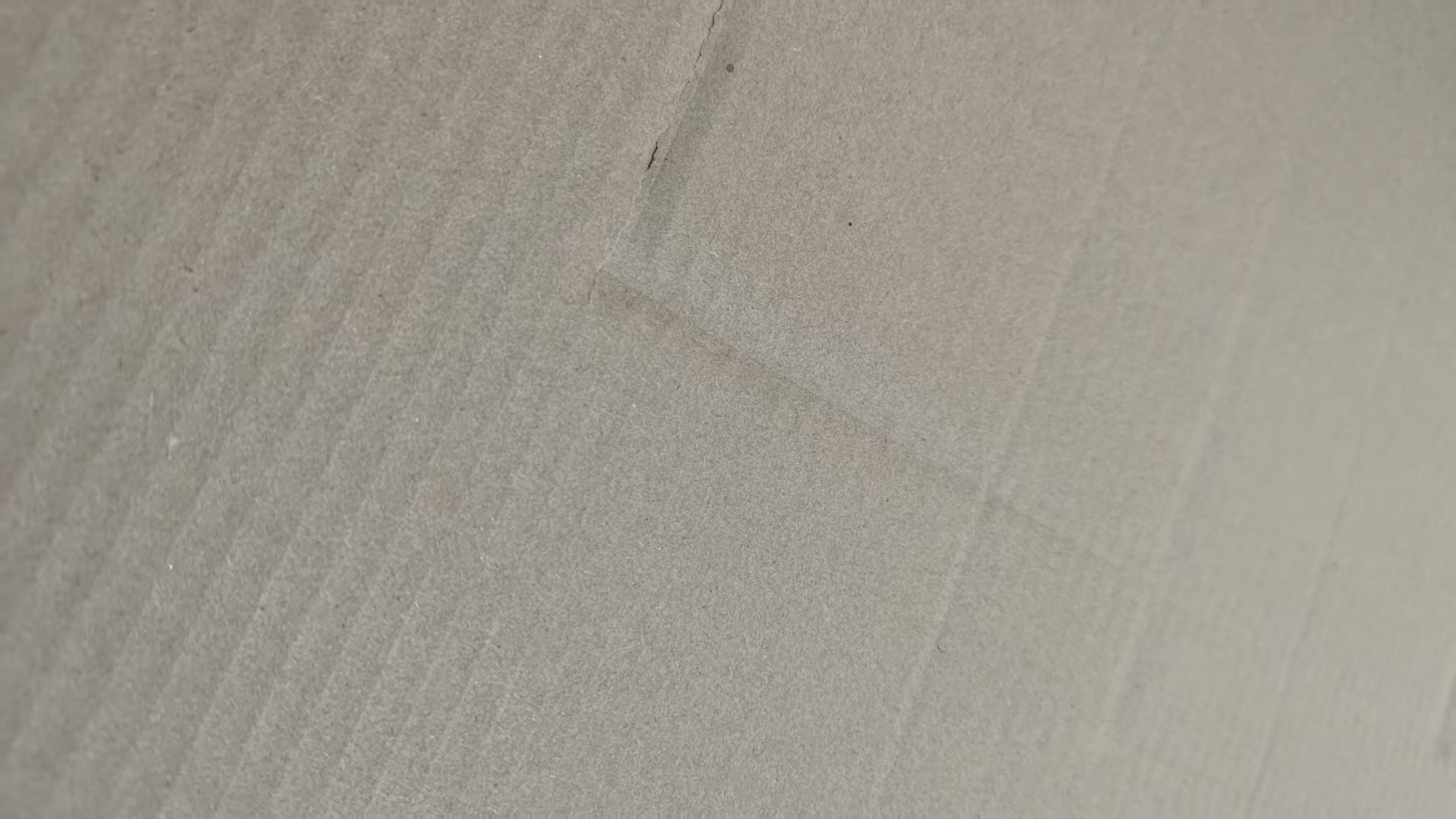

市面上大量低端 B9 卡纸、劣质瓦楞纸，存在纤维疏松、韧性差、含水率不均等问题。这类纸张抗压、抗拉伸能力弱，一旦受到集中压力，表层纤维直接断裂，形成爆坑、发白现象。若是覆膜、上光彩盒，表面涂层与原纸附着力差，压线时还会出现涂层脱落、分层起皮。

2. 压轮选型、轮廓设计不匹配

压轮轮廓直接决定压力分布：

很多同行备了二三十款通用压轮，依旧解决不了问题，正是因为通用轮型仅针对标准纸张设计，无法适配劣质、低韧性材料。

3. 传统单步压线工艺存在先天缺陷

目前多数设备采用单压轮一次重压模式，所有压力瞬间作用在纸张上，材料没有缓冲与应力释放的过程。纤维还未完成自然形变，就被强行压实，低韧性材料必然开裂。同时单次施压容易形成凹陷型压痕，折盒时应力集中在边缘，二次开裂概率大幅提升。

除此之外，压线速度过快、压力深度超标，也会放大爆坑问题。

4. 设备结构与工况限制

部分老旧机型压轮调节行程有限，压力、深度可调范围小，无法灵活适配多种材料；若压轮安装偏心、运转跳动，会造成局部压力忽大忽小，压痕深浅不一。再加上真空吸附不足，纸张在压线时移位翘曲，受力不均，同样会诱发爆边、爆坑。

三、臻彩科技核心方案：三刀座 + 双压轮分步压线

换再多压轮，不如升级工艺！臻彩科技三刀座双压轮分步压线工艺，从原理上解决爆坑问题，已成行业公认最优解。工艺两步走，应力分步释放

第一步：轻量预压（释应力） 用宽圆弧预压轮，以30%-50% 压力浅压纸张，提前舒展纤维、释放内部应力，让材料逐步适应形变，避免后续重压断裂。
第二步：标准成型压（定折痕） 换对应材料的专用压轮，按工艺要求压出标准深度。经预压的纸张韧性充分释放，无爆坑、无起皮、无层间剥离，最终形成规整 U 型压痕。

3 大核心优势，直击行业痛点

✅ 全材料适配：高端铜版纸、B9 卡纸、E/F 坑瓦楞、五层双坑纸，一套工艺全搞定；

✅ 压痕品质过硬：标准 U 型压痕，折盒顺滑、误差≤±0.1mm，满足高端打样验收；

✅ 参数灵活可调：三刀座支持多组压轮自由组合，预压 / 成型压压力独立调节，定制专属工艺；

✅ 降本增效：无需囤积大量非标压轮，工艺优化解决 95% 爆坑问题，良品率提升至 95%+。

四、臻彩实用选型 + 参数

五、总结

纸箱纸盒打样机压线爆坑，从来不是单一问题，而是材料、压轮、工艺、设备综合作用的结果。臻彩科技不只是提供设备，更提供 **“设备 + 压轮 + 工艺” 全套解决方案 **，用三刀座双压轮分步压线工艺，从根源释放材料应力，告别压痕开裂，让每一次打样都高效、稳定、高品质！

被压线爆坑困扰？评论区留言，免费获取专属工艺调试方案 + 试样测试机会！
