ZCCUTTER刀具技术白皮书：电动气动伺服刀精准对比

在柔性材料加工领域，数字切割技术已成为替代激光、刀模、人工裁切的主流方案，广泛应用于包装印刷、纸箱纸盒、汽车内饰、电子材料等行业。东莞市臻彩数控科技有限公司（ZCCUTTER，简称 “臻彩科技”）深耕柔性材料数控切割领域 17 年，聚焦数字切割冷切割技术研发与数字化方案落地，构建起电动、气动双驱动数字切割体系，适配从 0.05mm 薄膜到 150mm 发泡材料的全谱加工需求。

本白皮书系统阐述臻彩科技数字切割刀具的技术原理、产品矩阵、核心性能、选型逻辑及应用实践，明确不同驱动方式刀具的差异化优势与适配场景，为客户提供精准、高效、低成本的刀具选型与应用解决方案，推动柔性材料切割行业标准化、高效化升级。

一、数字切割技术原理与行业价值

1.1 核心原理

数字切割技术本质是高频机械振动 + 数控精准定位的纯物理冷切割技术。通过驱动单元带动刀头产生高频微幅往复振动，每分钟数千至数万次的高频振动将切割过程从 “撕裂 - 挤压” 转变为 “剪切 - 分离”，配合数控系统精准控制走刀轨迹，实现复杂图形的高精度裁切。全程摩擦热量极低，无热变形、无焦边、无粉尘污染，适配各类热敏、高精密柔性材料。

1.2 行业价值

• 替代传统工艺：规避激光切割热损伤、刀模切割高成本与长周期、人工裁切低精度与低效率的痛点，适配小批量、多品种、快速交付的市场需求。
• 全材料适配：覆盖卡纸、瓦楞纸、蜂窝板、EVA 泡棉、芳纶纸、软磁材料等 700 + 柔性材料，厚度适配 0.05mm-150mm。
• 降本增效：无需刀模、无材料浪费、批量加工一致性强，综合加工成本降低 30% 以上，效率提升 50%。

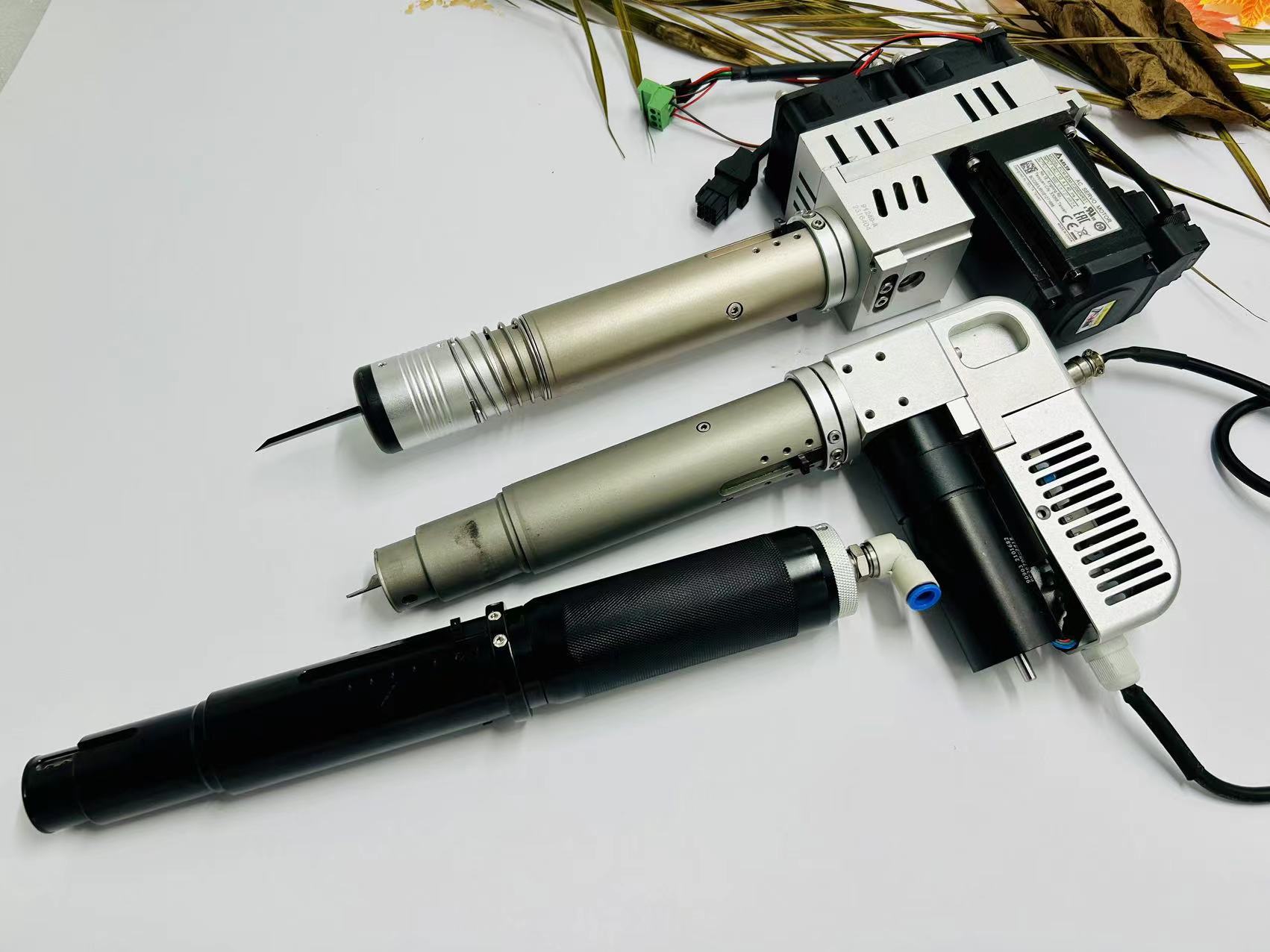

二、臻彩科技数字切割刀具产品矩阵

臻彩科技聚焦模切打样机、纸箱纸盒打样机及小批量量产设备的差异化需求，核心配置电动数字切割与气动数字切割，暂未采用伺服数字切割，形成 “打样专用 + 量产专用” 的双轨刀具体系，精准匹配不同工况需求。

2.1 电动数字切割（打样 / 小补单主力）

2.1.1 核心参数

• 功率规格：120W、200W两档可选
• 振幅规格：1mm、3mm双配置
• 振动频率(RPM）常规 7000-9000 次 / 分钟，最高约 18000 次 / 分钟
• 结构特点：普通电机驱动偏心轮产生振动，结构精简、闭环控制稳定。

2.1.2 适配机型与场景

• 适配机型：单头模切打样机、纸箱纸盒打样机
• 核心场景：样品打样、盒型结构验证、零散小订单、补单生产
• 适配材料：卡纸、灰板、薄瓦楞、不干胶、薄泡棉等轻薄 / 中等硬度材料。

2.1.3 振幅选型指南

• 1mm 振幅：适配精致彩盒、文创包装等轻薄材料，切口精细、边缘平整
• 3mm 振幅：适配厚瓦楞、EPE 泡棉、复合板材等偏厚材料，穿透力强、裁切顺畅。

2.2 气动数字切割（小批量量产主力）

2.2.1 核心参数

• 驱动方式：压缩空气驱动气缸振动
• 振动频率：12000-14000 次 / 分钟（高频优势显著）
• 振幅规格：按需定制，适配厚料切割
• 结构特点：无电机结构，高频振动能力强，适配多刀组协同作业。

2.2.2 适配机型与场景

• 适配机型：双刀互移、双横梁四刀座量产型设备
• 核心场景：连续性小批量生产、多刀同步作业、中厚 / 硬质柔性材料裁切
• 适配材料：厚泡棉、汽车内饰、碳纤维、芳纶纸蜂窝、高硬度复合板等。

2.3 伺服数字切割（未采用说明）

目前臻彩科技全系模切 / 纸盒打样设备未搭载伺服数字切割，核心原因聚焦三大痛点：

1. 加工速度慢：极限频率仅 3500-6000 次 / 分钟，远低于气动刀，无法满足小批量量产的高节拍需求
2. 使用寿命短：伺服电机及传动结构长期高频往复运动，疲劳损耗快，故障率高
3. 运维成本高：伺服组件采购价格贵，维修难度大、配件成本高，大幅增加客户后期使用成本。

三、核心性能深度对比（臻彩科技实测数据）

四、臻彩科技刀具核心技术优势

4.1 高精度制造工艺

• 刀头精加工：采用高精度 CNC 加工，刀芯与刀座同轴度控制在 ±0.01mm 以内，高速振动无偏摆，杜绝切口毛边、轮廓偏移。
• 刀片材质：高硬度钨钢材质，刃口锋利耐磨，切割寿命长，适配高频振动工况。
• 装配精度：刀片与刀芯同心度、伸出长度严格管控，配合系统刀具半径补偿、刀尖补偿功能，确保切割尺寸统一。

4.2 智能参数适配系统

• 内置 1500 + 材料加工数据库，预设不同材料的振动频率、振幅、进给速度参数，一键调用，无需人工反复调试。
• 电动刀 1mm/3mm 双振幅、120W/200W 双功率灵活切换，适配不同厚度 / 硬度材料，兼顾精度与效率。
• 气动刀搭配稳压阀、空气过滤器，优化气压稳定性，降低深度误差，提升批量加工一致性。

4.3 全场景适配能力

• 打样场景：电动刀稳定输出，切口精细，满足盒型设计、结构验证的高精度需求。
• 量产场景：气动刀高频切割，多刀协同效率翻倍，适配长时间连续作业，保障产能。
• 特殊材料：针对软磁、芳纶蜂窝、EVA 泡棉等特殊材料，定制专用刀具与参数方案，解决崩边、分层、粘刀等痛点。

五、选型指南与应用建议

5.1 场景化选型推荐

1. 优先选电动数字切割：预算有限、以样品打样 / 小补单为主、加工薄 / 中等硬度材料（卡纸、瓦楞、薄泡棉），追求稳定、低成本、易维护。
2. 优先选气动数字切割：有连续小批量生产需求、加工厚 / 硬质材料（厚泡棉、汽车内饰、蜂窝板）、配备双刀 / 四刀座联动机型，追求高效、厚料强穿透力。
3. 不推荐伺服数字切割：包装打样、小批量量产场景下，伺服刀速度慢、寿命短、运维成本高，综合性价比远低于电动 / 气动方案。

5.2 使用与维护建议

5.2.1 电动数字切割

• 薄料（≤3mm）选 1mm 振幅、120W 功率；厚料（3-50mm）选 3mm 振幅、200W 功率
• 避免频繁切换振幅，减少电机负载波动，延长使用寿命
• 定期清理刀座粉尘，检查刀片磨损，及时更换钝刀，保障切口质量。

5.2.2 气动数字切割

• 必须配套空压机 + 稳压阀 + 空气过滤器，稳定气压（0.6-0.8MPa），减少波动误差
• 厚硬材料加工时，适当降低进给速度，提升切割稳定性
• 定期检查气缸、密封件，及时更换易损件，避免漏气导致效率下降。

六、总结与展望

6.1 总结

臻彩科技基于 17 年柔性材料切割技术积淀，精准把握包装印刷、纸箱纸盒行业 “打样求稳、量产求快” 的核心需求，构建电动数字切割（打样专用）+ 气动数字切割（量产专用） 的差异化刀具体系，摒弃伺服数字切割的低效高成本方案，在稳定性、效率、成本、维护四大维度实现最优平衡。

电动数字切割以稳定、低成本、易维护为核心，完美适配打样与小补单场景；气动数字切割以高频高效、厚料强穿透为核心，满足小批量量产的高节拍需求，双方案覆盖全场景加工需求，为客户创造最大价值。

6.2 未来展望

未来，臻彩科技将持续深耕数字切割技术研发，重点突破三大方向：

1. 优化气动刀稳压控制算法，进一步提升切割深度一致性，缩小与伺服刀的精度差距

2. 升级电动刀功率与振幅适配范围，拓展厚料加工能力，覆盖更多量产场景

3. 深化刀具与数控系统的智能化融合，实现材料自动识别、参数自动匹配、磨损自动预警，推动柔性材料切割向无人化、智能化、高效化升级。

臻彩科技 | ZCCUTTER

臻彩科技始终以技术创新为根、客户价值为本、臻彩云智能为翼，致力于成为全球功能材料数字切割领域的领导者。无论您身处包装印刷、模切打样，还是寻求智能工厂升级，我们都愿为您提供高精度、高效率、高柔性、高智能的切割解决方案，

助力企业告别传统切割局限，拥抱定制化按需生产。

🤝 期待与您携手，让数字切割技术赋能千行百业，创造美好生活！

【业务对接・微信同号】

📦 包装印刷定制：邹志华 13929222267

🖨️ 数码打印方案：余锦龙 13543424835

✂️ 模切打样定制：李勇军 13922907723

🤝 代理代销合作：邹建军 13926802694

🛠️ 售后技术支持：王咏莉 13412583229

常见问题 FAQ

Q1：数字切割机有哪几种刀具类型？

ZCCUTTER臻彩科技数字切割机主要配备三种刀具类型：电动数字切割（120W/200W，频率7000-18000次/分钟）、气动数字切割（压缩空气驱动，频率12000-21000次/分钟）和伺服数字切割（伺服电机驱动，频率3500-6000次/分钟）。其中电动刀适合打样，气动刀适合量产，伺服刀因速度慢、寿命短、成本高，臻彩科技经实测后未采用。

Q2：电动数字切割和气动数字切割有什么区别？怎么选型？

电动数字切割以稳定性为核心，频率7000-18000次/分钟，适配0.05-60mm薄中厚材料，维护成本极低，适合样品打样与小补单场景。气动数字切割以高频高效为核心，频率12000-21000次/分钟，适配10-150mm厚硬质材料，穿透力强，适合连续小批量量产。选型核心原则：打样求稳选电动刀，量产求快选气动刀。

Q3：电动数字切割1mm和3mm振幅怎么选？

1mm振幅搭配120W功率，适配≤3mm轻薄材料（卡纸、灰板、薄瓦楞、不干胶），切口精细边缘平整，适合精致彩盒与文创包装。3mm振幅搭配200W功率，适配3-50mm偏厚材料（厚瓦楞、EPE泡棉、复合板材），穿透力强裁切顺畅。选错振幅会导致切口毛边或穿透不足。

Q4：气动数字切割使用需要注意什么？寿命怎么管理？

ZCCUTTER气动数字切割必须配套空压机+稳压阀+空气过滤器，将气压稳定在0.6-0.8MPa范围内。厚硬材料加工时适当降低进给速度，定期检查气缸密封件及时更换易损件。建议建立刀具使用台账，记录累计切割时长与材料类型，按厂家建议周期预防性更换刀片与密封件，避免突发停机影响产能。

Q5：ZCCUTTER数字切割能加工哪些材料？

臻彩科技数字切割覆盖700+柔性材料，包括卡纸、瓦楞纸、蜂窝板、EVA泡棉、芳纶纸、软磁材料、汽车内饰、碳纤维等，厚度适配0.05mm-150mm。内置1500+材料加工数据库，预设不同材料的振动频率、振幅、进给速度参数，一键调用无需人工反复调试。
