精密模切打样机：刀型、刀尖补偿与锯刺控制的技术原理与实践

简述

模切打样机的技术核心可归结为三个问题：刀型选择、刀尖半径补偿、锯刺控制。本文逐一分析这三大问题的成因与行业现状，并以 ZCRA0909 为例，说明如何在单台设备上实现多刀型集成与动态补偿。

一、刀型分类与适用范围

模切打样机所使用的刀具，按切削机理可分为四类：刻字刀、数字切割、超声波刀、水刀。其中前三类为行业主流，水刀因设备体积、运行成本和精度限制，未在打样场景中规模应用。

1.1 刻字刀

刻字刀为锥形刀尖拖刀结构，依靠弹簧或气缸施加正压力，沿矢量路径完成划线切割。其优点是结构简单、成本低（整机售价约 2000 元起），适用于不干胶标签、反光膜、卡纸等薄型材料的切割。

局限性：

• 最小圆问题：刀尖为圆锥几何，走圆弧时存在固有误差。3mm 小圆切出来不是圆，是椭圆或多边形，边缘有刀尖拖尾痕迹。原因是刀尖旋转中心和外缘走的路径不一致，没有动态半径补偿。
• 半穿深度不可控：半切深度靠弹簧加压，材料厚度波动 0.02mm，切深就漂移。0.05mm 厚的 OCA，刀尖下去 0.03mm 和 0.04mm，效果完全不同——一个切不透，一个切穿底膜。
• 不抬刀转弯刮伤：刻字刀是单边刃，不抬刀转弯时刀背在材料表面刮出一道划痕。透明光学材料上，这道划痕就是废品。
• 尖角切不出来：刀尖是圆的，理论上切不出绝对尖锐的内角。实际做法是过切再回刀，但大部分机器套不准，内角 R＞0.3mm 是常态。

一句话概括：刻字机能划开，但做不了精密半穿。

1.2 数字切割

数字切割通过偏心机构驱动刀杆做高频往复运动，主流频率范围为 8000–12000 次/分钟，振幅 1–3mm。适用于 EVA、海绵、瓦楞纸板、真皮、蜂窝板等中等厚度材料的切割，单台设备售价约 2 万元起。

主要问题：

• 锯刺：8000 次/分钟换算为 133Hz，刀尖每秒在切缝内往复 133 次。这不是在切，是在锯。切 0.1mm OCA 时，锯刺深度可达 0.05mm，底膜一撕就破。切 3M 无基材胶时，锯刺导致胶层拉丝、溢胶，客户拒收。

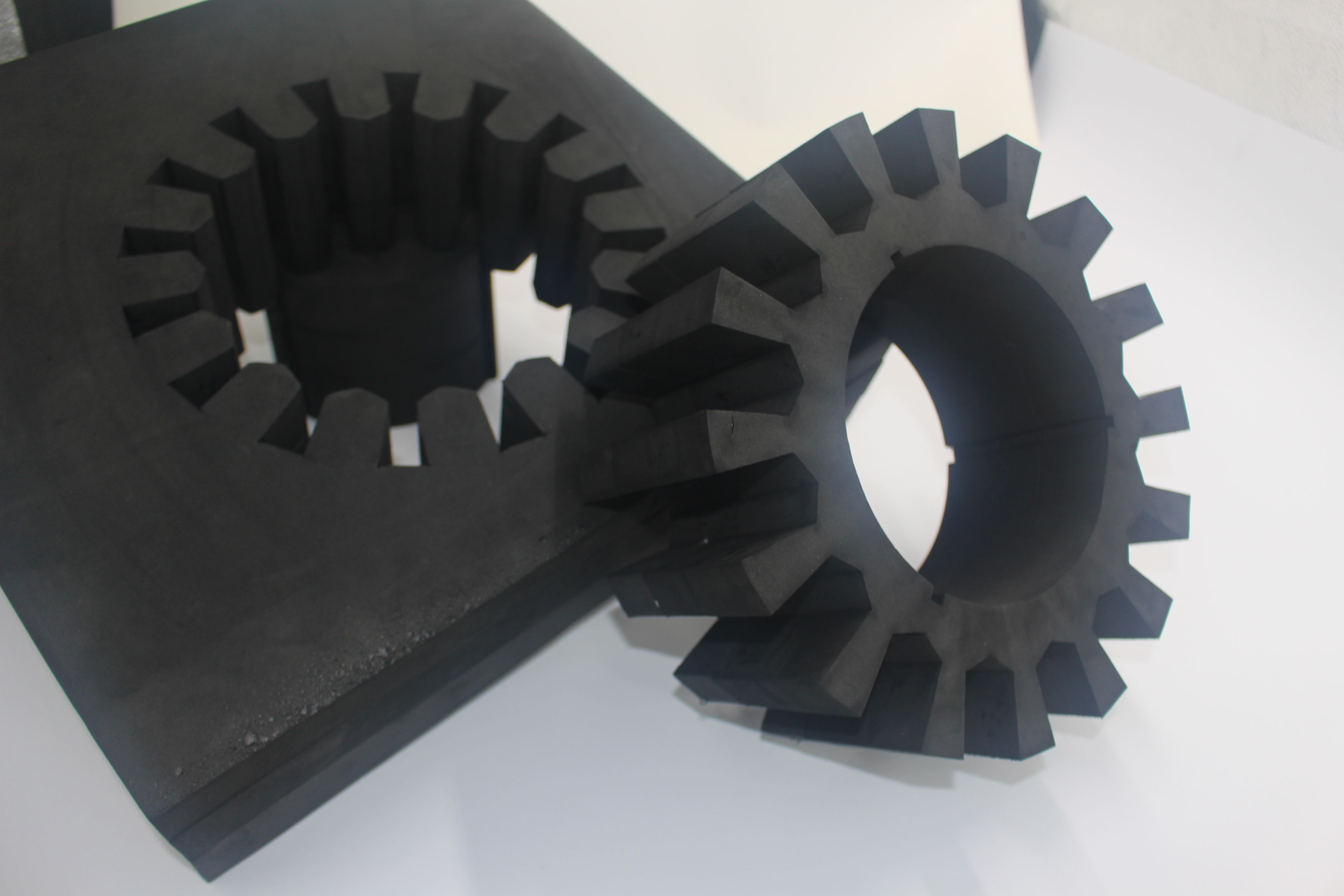

• 厚材料起落刀痕：刀尖切入和退出时，材料被挤压变形，留下一个明显的刀痕。切 60mm 海绵时，起刀端和落刀端各有一个"耳朵"，需要人工修剪。修剪一个工件 30 秒，一天 1000 个件就是 8 个人工时。
• 频率不可调：多数数字切割频率固定或只有两三档可调。切 EVA 用 8000 次/分钟合适，切 PET 保护膜同样频率就是灾难。没有针对不同材料的频率匹配能力。

一句话概括：数字切割能切厚，但薄膜是照妖镜。

1.3 超声波刀

超声波刀通过压电换能器将电能转化为 20,000–40,000Hz 的机械振动，经变幅杆放大后传递至刀尖，振幅控制在 10–50μm 级别。其切削机理为高频微振使材料局部软化后分离，而非机械锯断。

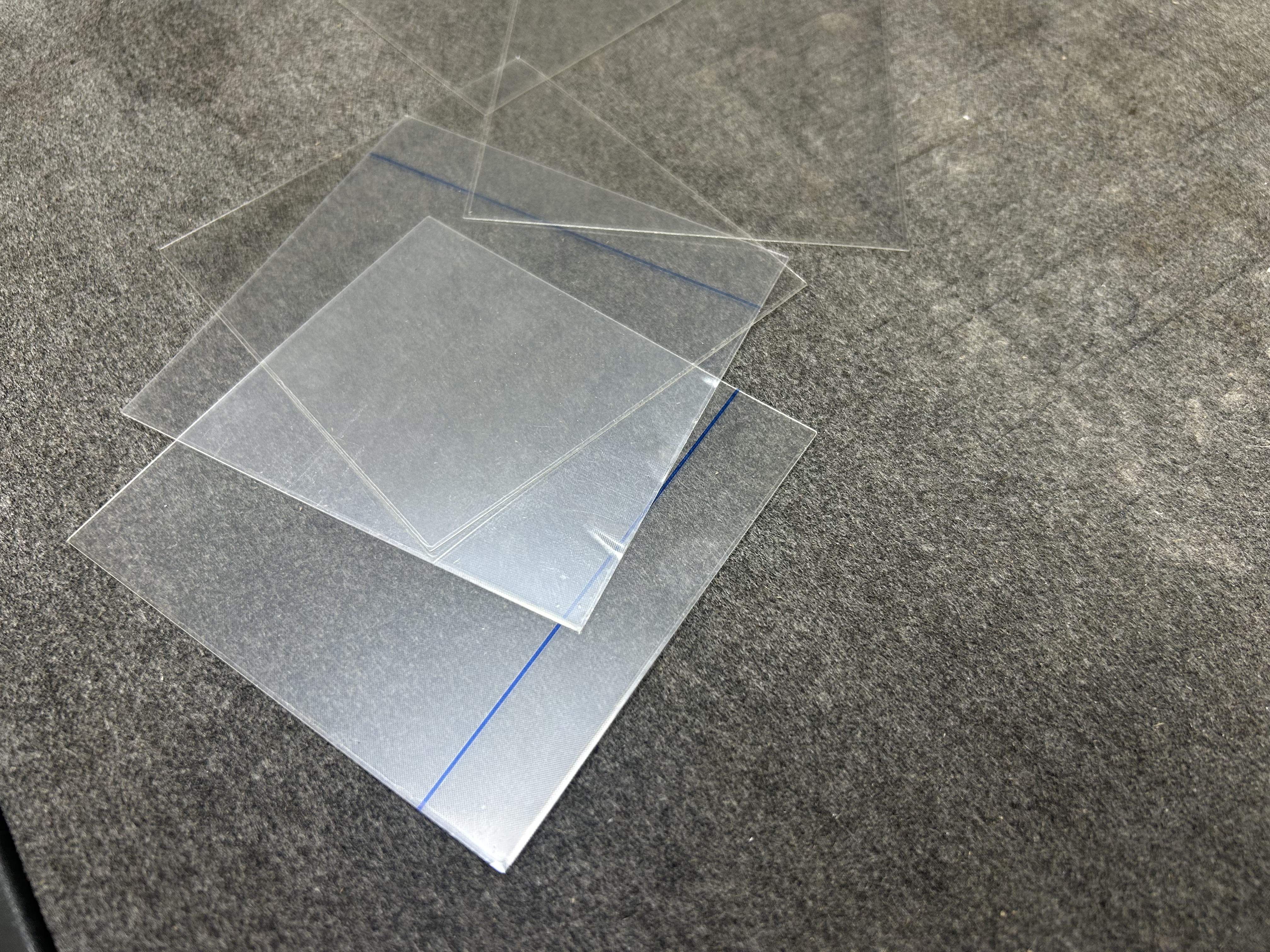

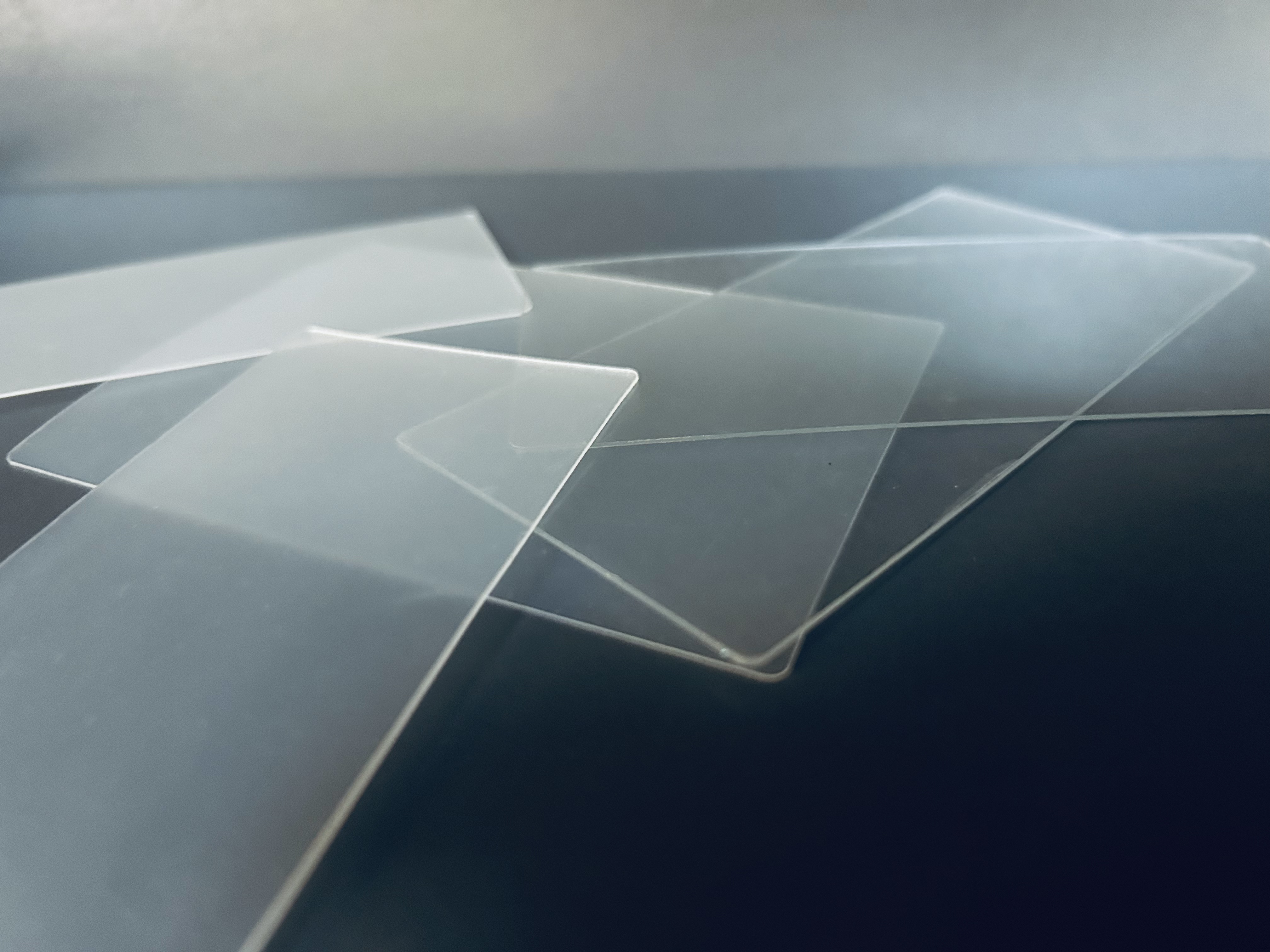

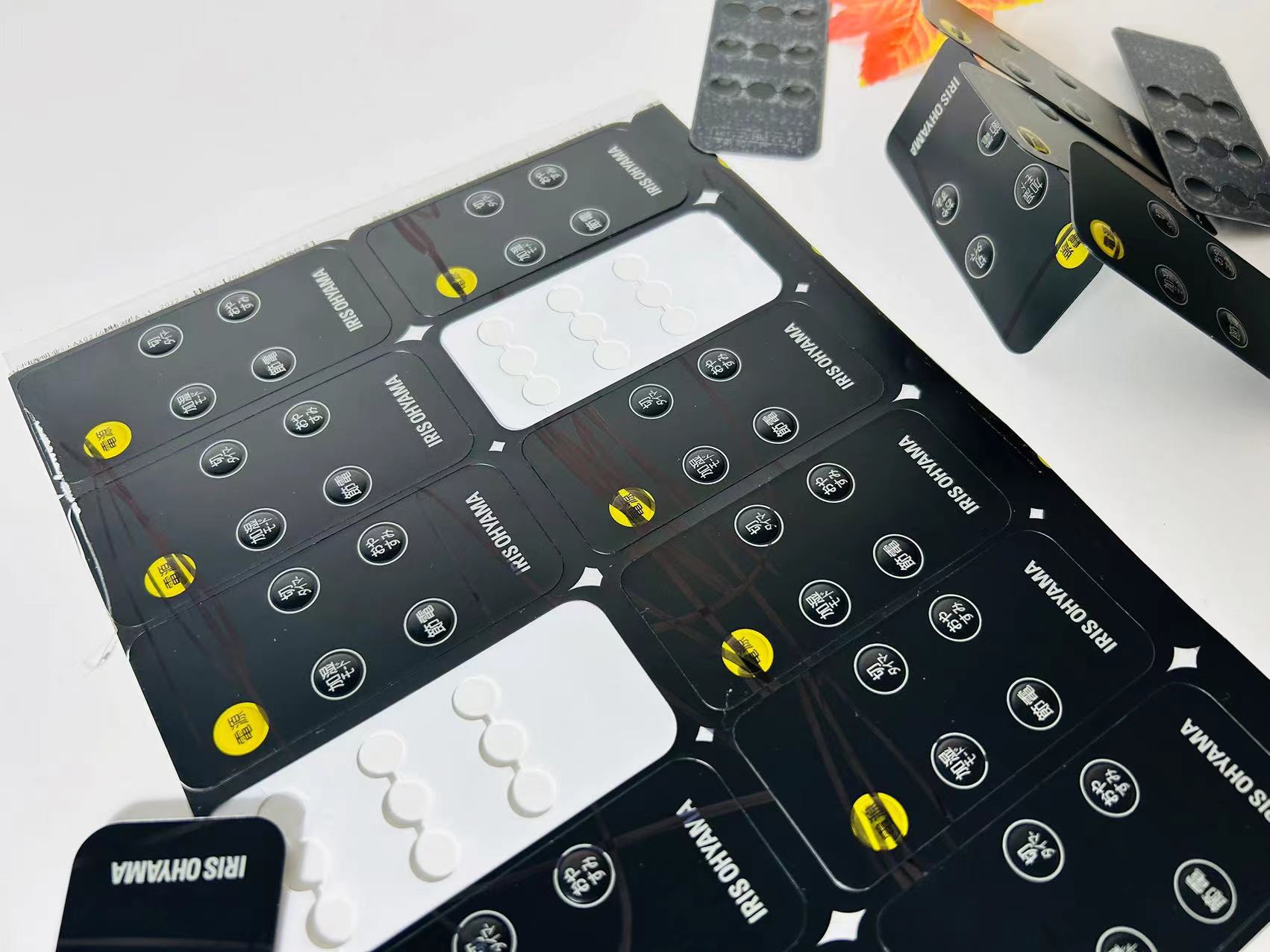

适用材料：OCA 光学膜、3M 无基材双面胶、PET/TPU 保护膜、超薄胶带等对切口质量和热影响敏感的材料。

限制条件：

• 单套超声波刀具（含换能器、变幅杆、发生器）成本约 2 万元，高于一台刻字机整机
• 刀片在高频振动下存在疲劳寿命，累计切割约 5000 米后需更换
• 不同材料需匹配不同的频率、振幅参数，对控制系统和工艺库要求较高

一句话概括：超声波是薄膜精密模切的入场券，不是选配。

1.4 水刀

水刀利用高压水流（通常混入磨料）进行切割，无热影响区、无刀尖半径问题、无锯刺。但因设备占地大（约 10㎡）、运行成本高（水 + 砂+电，每小时约 80 元）、切割速度慢（切 1mm PET 约 20mm/s）、切缝呈上窄下宽的锥度（0.5mm 入口/0.8mm 出口），未成为模切打样场景的主流方案。

二、刀尖半径补偿：不补偿少切，补偿不准过切

2.1 问题定义

这就是数控里说的刀尖半径补偿问题：刀尖不是数学上的一个点，是一段半径为 r 的圆弧。编程时走的路径是"刀尖中心点的路径"，但实际切削点是"刀尖圆弧与材料轮廓的切点"。这两个点不重合，就会切多或切少。

2.2 更难的是：补偿值是活的

材料一软，补偿值就变。刀尖压下去，材料变形，实际切削点偏移。切 0.2mm 硅胶垫片时，刀尖压下 0.05mm，材料回弹 0.03mm，补偿值需要实时修正。固定补偿值的机器，切 10 个件有 3 个尺寸超差。

材料一拉伸，补偿值就变。卷材送进来被拉长了 0.3mm，补偿值跟着变。CCD 只做定位不做动态补偿的机器，切异形光学件必偏。摄像头孔偏 0.1mm，贴合时就露白边。

刀尖一磨损，补偿值就变。用了 500 米和用了 5 米的刀尖圆弧半径不一样。刻字刀新刀刀尖 R0.015mm，切 500 米后 R0.025mm，补偿值应该跟着变，但大部分机器不会变。结果：上午切的合格，下午切的偏大。

厚材料起刀落刀，补偿值就变。刀尖切入和退出时，材料被挤压变形。切 60mm EVA 时，起刀端有一个 0.5mm 深的凹坑，落刀端有一个 0.3mm 高的凸起。这就是为什么厚海绵切出来两端有"耳朵"。

2.3 动态补偿的实现路径

ZCRA0909 采用的动态补偿方案包含三个环节：

刀型识别与参数切换：每把刀座内置 RFID 编码，系统自动识别刀型并调取对应的补偿算法。刻字刀、数字切割、超声波刀各有独立的补偿模型，换刀即切换补偿参数。切换时间＜3 秒。

实时修正机制：

• 压力闭环反馈：Z 轴电动 + 气动双闭环，压力分辨率 0.01N，采样频率 100Hz。根据实测压力修正刀尖切入深度，材料厚度波动±0.02mm 时，切深偏差控制在±0.005mm 以内
• CCD 视觉补偿：2000 万像素四点 CCD，实时检测材料变形，修正路径偏移量。可补偿卷材拉伸、印刷套位偏差、材料热胀冷缩，补偿精度±0.005mm
• 磨损累计修正：系统记录每把刀的累计切割长度，按预设衰减曲线逐步调整补偿值。每 500 米自动校准一次，刀尖磨损至 R0.03mm 时报警提示更换

厚材起落刀控制：起刀阶段采用低速切入再加速的缓升策略（起始速度 5mm/s，0.5 秒内加速至工作速度），落刀阶段先减速再抬刀（工作速度减速至 5mm/s 后抬刀）。配合气动数字切割 6–10mm 振幅，60mm 海绵起落刀痕深度≤0.1mm。

三、锯刺的成因与控制

3.1 锯刺的形成机理

数字切割的锯刺问题源于其切削机理。以 8000 次/分钟、振幅 2mm 的工况为例：

• 振动频率 133Hz，刀尖每秒往复 266 次
• 刀尖单次行程 4mm，每秒总行程 1064mm
• 若进给速度为 10mm/s，刀尖在单位切缝长度内往复 26.6 次

该过程实质为反复冲击式锯切，每次冲击移除微量材料，切口呈现周期性锯齿形态。当材料厚度低于 1.5mm 时，锯刺深度占比显著上升。

实测对比：

• 8000 次/分钟数字切割切 0.1mm OCA：锯刺深度 0.03–0.05mm，底膜破损率约 15%
• 20000Hz 超声波刀切 0.1mm OCA：切口光滑，锯刺深度＜0.005mm，底膜破损率＜0.2%

3.2 材料敏感性分级

3.3 控制方法

超声波替代方案：将振动频率提升至 20,000–40,000Hz，振幅降至 10–50μm，使切削机理从冲击锯切转变为高频微振剪切。切口光滑，无锯刺，底膜完整率≥99.8%。

刀型规避策略：对 1.5mm 以下薄膜类材料，不使用数字切割，改用刻字刀或气动刀完成切割。该策略以牺牲约 15% 的切割效率为代价，换取切口质量的提升。

工艺库约束：AI1500 材质工艺库中，每种材料均标注推荐刀型与禁忌刀型。操作员选定材料后，系统自动过滤不可用的刀型选项，从流程上防止误用。目前工艺库已收录 1527 种材料参数，覆盖 3M、日东、德莎、罗杰斯等主流品牌。

四、多刀型集成方案：ZCRA0909

4.1 技术架构

ZCRA0909 在 900×900mm 幅面平台上，实现了五种刀型的系统级集成：刻字刀、直刀、电动数字切割、气动数字切割、超声波刀。集成方式并非简单的刀座共用，而是在控制系统层面统一管理。

4.2 幅面选择的依据

900×900mm 的幅面选择基于以下考量：

• 覆盖手机、平板、笔记本电脑辅料的最大排版需求（最大排版尺寸 850×850mm）
• 兼容 A2 幅面包装打样（420×594mm，可排 4 个）
• 小于该幅面（如 600×600mm）时，大版排版受限，排版数量减少约 40%
• 大于该幅面（如 1400×1000mm）时，设备占地面积增加约 60%，成本上升约 35%，对小批量打样场景过剩

4.3 对使用场景的影响

对模切厂老板：

• 设备采购种类减少：以前切 OCA 要一台超声机（约 8 万），切海绵要一台数字切割机（约 2 万），切标签要一台刻字机（约 2000 元）——现在一台 ZCRA0909 全干，综合投入约 6.8 万
• 操作人员减少：以前每种刀型需要一个师傅，月薪 8000 元/人；现在一个操作员即可，月薪 6000 元
• 接单能力提升：客户拿来一种新材料，工艺库里已有相近参数，或远程让臻彩调一次参数（约 2 小时），即可生产

对操作员：

• 选材料→系统推荐刀型→一键调用→切割，全程无需手动调参
• 刀座快换+RFID 自动识别，换刀到恢复生产约 3 分钟
• 安全互锁防止错误操作，操作失误率下降约 70%

对终端客户：

• 打样周期从 7 天缩至 1 天（无需开钢模、无需等激光排产）
• 打样成本从约 3000 元降至约 300 元（无模具费、无试模废料）
• 打样精度与大货一致（ZCRA0909 参数可直接移植至生产线）

五、结论

模切打样机的技术竞争力体现在三个维度：

1. 刀型覆盖范围：能否在同一台设备上处理从 0.05mm OCA 到 150mm 海绵的跨度
2. 刀尖补偿精度：补偿是否为动态闭环，能否适应材料波动与刀具磨损
3. 锯刺控制能力：薄膜材料是否具备超声波等替代方案，而非依赖单一数字切割

ZCRA0909 在这三个维度上的技术方案，构成了其作为精密模切打样设备的技术基础。实测数据表明：3mm 小圆真圆度≤0.05mm，半切底膜完整率≥99.8%，厚海绵起落刀痕深度≤0.1mm。

相关技术文章

• 为什么没有万能切割机：激光与数字切割的边界与互补逻辑
• 激光还是数字切割怎么选：精度/速度/环保三维对比与模切选型指南
• PP 中空板切割压轮一体化方案：2011 年起服务 5 家企业实证
• 隔音棉 0-30mm 厚 V 槽/圆弧 V 槽数字切割冷切打样样品展示

常见问题（FAQ）

Q：模切打样机有哪几种刀型？

A：按切削机理可分为四类：刻字刀（锥形刀尖拖刀结构，适用于不干胶标签、反光膜等薄型材料）、数字切割（高频往复运动，适用于 EVA、海绵、瓦楞纸板等中等厚度材料）、超声波刀（20,000-40,000Hz 高频微振，适用于 OCA 光学膜、3M 无基材胶等薄膜精密模切）、水刀（高压水流切割，因设备体积和成本限制未成为主流）。

Q：什么是刀尖半径补偿？为什么重要？

A：刀尖不是数学上的一个点，是一段半径为 r 的圆弧。编程时走的路径是"刀尖中心点的路径"，但实际切削点是"刀尖圆弧与材料轮廓的切点"。这两个点不重合，就会切多或切少。不补偿会导致内角切不出来、小圆偏大；补偿不准会导致过切、材料报废。

Q：为什么补偿值是"活的"？

A：材料软硬、拉伸变形、刀尖磨损、厚材料起落刀都会导致补偿值变化。例如切 0.2mm 硅胶垫片时，刀尖压下 0.05mm，材料回弹 0.03mm，补偿值需要实时修正。固定补偿值的机器，切 10 个件有 3 个尺寸超差。

Q：锯刺是怎么产生的？

A：数字切割的锯刺问题源于其切削机理。以 8000 次/分钟、振幅 2mm 的工况为例，振动频率 133Hz，刀尖每秒往复 266 次，实质为反复冲击式锯切。当材料厚度低于 1.5mm 时，锯刺深度占比显著上升。8000 次/分钟数字切割切 0.1mm OCA 时，锯刺深度可达 0.03-0.05mm，底膜破损率约 15%。

Q：如何控制锯刺？

A：三种方法：1）超声波替代方案：将振动频率提升至 20,000-40,000Hz，振幅降至 10-50μm，切口光滑无锯刺，底膜完整率≥99.8%；2）刀型规避策略：对 1.5mm 以下薄膜类材料，改用刻字刀或气动刀；3）工艺库约束：AI1500 材质工艺库中每种材料均标注推荐刀型与禁忌刀型，系统自动过滤不可用选项。

Q：ZCRA0909 能集成几种刀型？

A：ZCRA0909 在 900×900mm 幅面平台上实现了五种刀型的系统级集成：刻字刀、直刀、电动数字切割、气动数字切割、超声波刀。每把刀具备独立 RFID 编码，系统自动识别并加载对应控制参数，换刀切换时间＜3 秒。

Q：ZCRA0909 的实测精度数据是多少？

A：3mm 小圆真圆度≤0.05mm（200 件抽样，CPK≥1.33）；R1 内角残留≤0.05mm，无需人工修整；厚海绵起落刀痕深度≤0.1mm，宽度≤0.3mm；半切底膜完整率≥99.8%（OCA/3M 胶，连续生产 1000 件）。
